根据医院提供的情况，确定本工程的日排水量大于等于30吨,按照20小时运行设计，每小时处理量1.5立方。
由于没有做水质检验报告，根据同行业信息资料：
设计进水水质为：pH=6.0-9.0，CODCr≤450mg/L，BOD5≤200mg/L，SS≤200mg/L,粪大肠杆菌≤1.6*108。
针对该项目具体污水水质的特点，本方案拟采用常规的“A/O生物接触氧化+沉淀+二氧化氯消毒”工艺，该处理工艺较为简单，操作运行方便，日常费用低廉，出水稳定，主要设备为钢结构，考虑到周边环境和卫生问题，故该污水处理工程决定采用全埋地式结构，上部覆土，种植花木、草坪，进一步美化环境。
第二章 设计依据、设计原则及设计范围
1、设计依据
·GB18466-2005《医疗机构水污染物排放标准》
· GBJ15-188 －建筑给水排水设计规范；
· 给水排水标准规范实施手册；
·室外排放设计规范（GBJ14－87）；
·环境噪声标准（GB5096－93）；
·低压配电设计规范GB50054-95；
·《城市污水再生利用 农田灌溉用水水质》(GB 20922-2007)；
·我公司所完成同类工程所取得的实际经验和实际工程参数；
·《污水综合排放标准》（GB8978-1996）。
医院污水处理设备的设计方案
2、设计原则
1）严格执行国家现行的环保技术标准、规范，遵守国家和地方环保的有关法律、法规；
2）选用先进、合理、可靠的处理工艺，在确保处理排放达标的前提下，做到操作简单、管理方便、占地小、投资省、运行费用低；
3）本工程系环境工程，尤其要注意环境保护，避免和减少二次污染。要求改善劳动卫生条件，贯彻安全生产和清洁文明生产的方针；
4）为了提高污水处理站管理水平，设计采用的自动化程度较高，操作人员的劳动强度低；
5）合理选用优质配件，降低能耗，提高工作效益和使用寿命，降低成本；
6）在工艺设计时，有较大的灵活性，可调性，以适应水量、水质的周期变化。采用一套污水处理设施，以提高系统的灵活性和可变性；
7）采用污泥前置回流硝解工艺，以降低污泥产生量；
8）因地制宜，合理布局，有效地利用空间。
医院污水处理设备的设计方案
3、设计范围
医院污水处理设备系统从调节池出水口至排放出水口内的工艺、结构、设备、电气与自控等。不包括土建工程的施工、处理站外输送管道、装饰工程、暖通和消防等。我厂提供土建基础设计方案图纸资料。
污水处理站的设计主要分为污水处理和污泥处理及处置两大部分。
a）污水处理
调查研究污水的水质水量变化情况，选择技术成熟、经济合理、运行灵活、管理方便、处理效果稳定的方案。
b）污泥处理与处置
通常小型的污水处理站污泥处理有两种方法：一是污泥浓缩机械脱水处理；二是污泥干化处理。考虑污泥浓缩机械脱水处理业主投资大，而污泥浓缩干化处理对周围卫生有影响。由于本工艺中设有污泥消化系统，产生污泥量极少，为此，本工程产生的污泥进入污泥浓缩池只作简单的浓缩处理后，采用粪车抽吸外运。
第三章 污水来源、性质、水量、水质排放标准及设计规模
1、污水来源
本污水处理系统的污水主要来源医疗废水及生活废水。该废水经污水处理系统处理后，排放到城市管网。
2、污水性质
典型的医院综合医疗和生活污水。
3、污水水量
根据院方提供的资料，最大污水排放量大于等于30T/D，处理能力按1.5 m3 / h设计。
4、GB18466-2005《医疗机构水污染物排放标准》国家二级排放标准：
医院污水处理设备的设计方案
5、设计规模
根据本工程设计核定,污水处理规模按一套1.5m3/h进行设计处理运行。
第四章 设计处理工艺
1、工艺选择
本工程处理的污水为典型的医院综合生活医疗污水，究其BOD/COD值在0.5以上，属可生化性较好，因此拟采用化粪池--A/O生物接触氧化+消毒工艺，该工艺操作简单，运转费用低，处理效果好，运行稳定。是目前较为成熟的医院污水处理工艺，能有效地确保污水达标排放。
2、工艺说明
（1）污水由排水系统收集后，进入污水处理站的气浮机，去除颗粒杂物后，进入调节池，进行均质均量，调节池中设置液位控制器，再经液位控制仪传递信号，由提升泵送至A级生物接触氧化池，进行酸化水解和硝化反硝化，降低有机物浓度，去除部分氨氮，然后入流O级生物接触氧化池进行好氧生化反应，O级生物池分为两级，在此绝大部分有机污染物通过生物氧化、吸附得以降解，出水自流至二沉池进行固液分离，沉淀池上清液经氯液消毒后回用或排放。
（2）由格栅截留下的杂物定期装入小车倾倒至垃圾场，二沉池中的污泥部分回流至A级生物处理池，另一部分污泥至污泥池进行污泥消化后定期抽吸外运，污泥池上清液回流至调节池再处理。

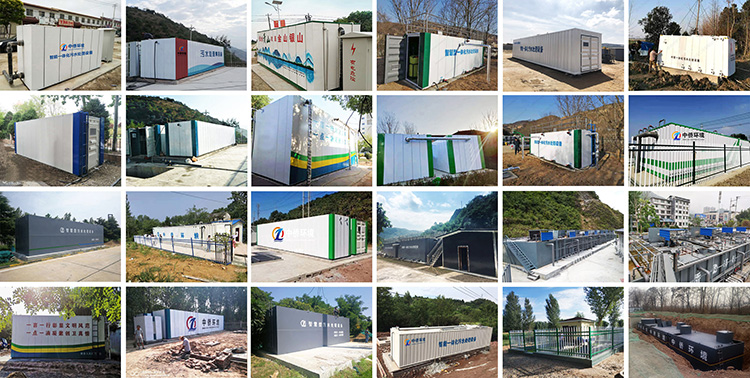

中侨启迪其他项目现场
医院污水处理设备的设计方案

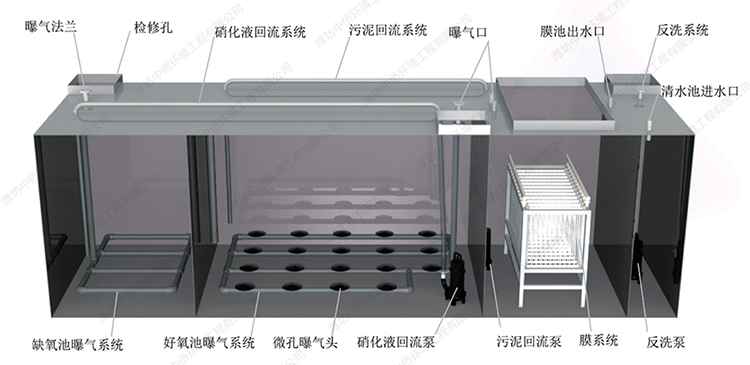

3、工艺设施
（1）调节池
设置目的：
污水经格栅处理后进入调节池进行水量、水质的调节均化，保证后续生化处理系统水量、水质的均衡、稳定，污水中有机物起到一定的降解功效，提高整个系统的抗冲击性能和处理效果。
设计特点：
调节池设计为混凝土结构。
（2）调节池提升水泵
设置目的：
调节池内设置潜污泵1台，经均量、均质的污水提升至后级处理。
（3）A级生物处理池（缺氧池）
医院污水处理设备的设计方案
设置目的：
将污水进一步混合，充分利用池内高效生物弹性填料作为细菌载体，靠兼氧微生物将污水中难溶解有机物转化为可溶解性有机物，将大分子有机物水解成小分子有机物，以利于后道O级生物处理池进一步氧化分解，同时通过回流的硝炭氮在硝化菌的作用下，可进行部分硝化和反硝化，去除氨氮。
设计特点：
内置高效生物弹性填料，又具有水解酸化功能，同时可调节成为O级生物氧化池，以增加生化停留时间,提高处理效率。
该池设计为钢结构的箱体。
（4）Ｏ级生物处理池（生物接触氧化池）
设置目的：
该池为本污水处理的核心部分，分二段，前一段在较高的有机负荷下，通过附着于填料上的大量不同种属的微生物群落共同参与下的生化降解和吸附作用，去除污水中的各种有机物质，使污水中的有机物含量大幅度降低。后段在有机负荷较低的情况下，通过硝化菌的作用，在氧量充足的条件下降解污水中的氨氮，同时也使污水中的COD值降低到更低的水平，使污水得以净化。
设计特点：
该池由池体、填料、布水装置和充氧曝气系统等部分组成。
该池以生物膜法为主，兼有活性污泥法的特点。
池中填料采用弹性立体组合填料，该填料具有比表面积大，使用寿命长，易挂膜耐腐蚀不结团堵塞。填料在水中自由舒展，对水中气泡作多层次切割，更相对增加了曝气效果，填料成笼式安装，拆卸、检修方便。
该池分二级，使水质降解成梯度，达到良好的处理效果，同时设计采用相应导流紊流措施，使整体设计更趋合理化。
池中曝气管路选用优质ABS管，耐腐蚀。曝气头选用微孔曝气头，不堵塞 ，氧利用率高。
该池设计为钢结构的箱体。
（5）沉淀池
设置目的：
进行固液分离去除生化池中剥落下来的生物膜和悬浮污泥，使污水真正净化。
设计特点：
设计为竖流式沉淀池，其污泥降解效果好。
采用三角堰出水，使出水效果稳定。
污泥采用气提法定时排泥至污泥池，并设污泥气提回流装置，部分污泥回流至A级生物处理池进行硝化和反硝化，也减少了污泥的生成，也利于污水中氨氮的去除。
该池设计为钢结构的箱体。
（6）消毒池
设置目的：
二沉池排泥定时排入污泥池，进行污泥浓缩，和好氧消化，污泥上清液回流排入调节池再处理，剩余污泥定期抽吸外运（每年二至三次）。
设计特点：
该池设计为钢结构的箱体，内置污泥消化系统。
（7）风机
设置目的：
供O级生化池、调节池中充氧曝气，搅拌、污泥提升、污泥消化。
设置1台
设计特点：
风机设计选取用低噪声鼓风机，该机具有体积小，噪声低，风量足，性能稳定可靠等特点。
（8）自动控制柜
进行全自动手动自由转换控制运行。
5、工艺特点
采用成熟的A/O生化处理工艺路线，具有良好的去除污水中的有机物和较好的脱氮功能，以满足排放标准的要求；
具有较好的耐冲击负荷能力，以适应水质、水量变化的特点；
采用污泥前置回流硝解工艺，大大降低污泥的生成量；
采用新型填料，挂膜快，寿命长，处理见效快；
充分考虑二次污染产生的可能性，将其影响降低至最低程度；
采用集中控制、自动化运行，易于管理维修，提高系统可靠性、稳定性。
系统处理设施可全部设置在地表以下，不占地表面积，可作绿化，又利于防冻。
6.工艺结构说明
1）格栅井
格栅井设置固定格一道，拦截进水中大的悬浮物和漂浮物，防止其进入后续系统，堵塞水泵。
2）调节池
由于污水水质、水量不稳定，所设调节池就是为了保证后续工艺稳定运行，并起到混合均匀作用。调节池设置两台提升泵，一用一备。该泵具有切割、撕裂功能，不易堵塞。
3）酸化水解池
调节池的污水经污水泵提升到水解池中，水解池是一种厌氧池又称A级池，采用顺流推进工艺，，其作用在于将污水中大分子有机物经发酵细菌分解为可溶性有机小分子，为后续好氧处理提供有利条件，COD去除率在70~80%，停留时间一般为2小时左右。在水解池中设有组合式填料，有利于发酵细菌附着于填料上，这样增大了发酵细菌和污水中有机物的接触面积，更好地降解污水中有机物的含量。在水解池中设有气搅拌装置，促使污水中污泥不宜沉淀下来，使污泥呈悬浮状态，这样，吸附在污泥上的发酵细菌更好地能接触到污水中的有机物。
4）接触氧化池
水解池的污水自流到接触氧化池内，接触氧化池又称O级池，是一种以生物膜为主，兼有活性污泥的生化处理装置，通过供氧源，污水中的有机物被微生物所吸附、降解，使水质得到净化。接触氧化池内设置高比表面积弹性填料，填充率为70%，比表面积达240m2/m3，容积负荷为0.8Kg BOD5/m3d，并采用低噪音风机供氧，气水比为15:1，曝气采用目前较先进的胶膜曝气头，该装置在运行过程中不会堵塞，曝气均匀，氧利用率高等优点，污水有效总停留时间一般为4~6小时。
5）沉淀池
污水自接触氧化池自流到斜管沉淀池，以除去好氧处理过程中，好氧菌新陈代谢产生的生物膜脱落下来形成的污泥，沉淀池中设有斜管，以增加沉淀效果，出水槽设计成可调液位的齿形集水槽，总停留时间为一般为1.0~1.5小时，沉淀表面负荷为1.0~1.5m3 / m2·h。沉淀下来的污泥用气提泵抽入污泥池进行好氧消化，通过消化可减少剩余污泥量的80%，上清液回流到调节池，剩余污泥脱水后外运。
6）消毒池
污水消毒接触时间采用医疗机构污水消毒规范消毒接触池接触时间≥1h，消毒剂采用二氧化氯消毒发生装置进行消毒。使水中的大肠杆菌之类有害细菌杀死，这样能杀灭水中有害病原菌，以达排放要求。
7）污泥池
沉淀池沉淀下来的污泥用气提泵抽入污泥池，在污泥池中设置曝气装置，对污泥进行好氧氧化，以减少剩余污泥量。剩余污泥采用吸粪车定期清理。
8）曝气风机
风机选用日本独资品牌，百事德机械（江苏）有限公司生产的HC型回转式鼓风机。该风机具有噪声低、风量大、耗能低、运转平稳、安装方便、抗负荷变化好、风量稳定的诸多特点。
曝气风机设置2台，1用1备，气水比15：1。风机置于一体化地埋式设备内风机间内。
9）二氧化氯消毒
本设计方案原水为医院污水，因此需采用二氧化氯发生消毒装置，二氧化氯消毒具有投加方便，安全性高，是目前应用在医疗污水消毒中最广泛的消毒设备。消毒以达到去除水中大量细菌的目的，并可去除一部分氨氮和COD，且要求二氧化氯消毒接触时间≥1.0h。根据我公司多年来同类污水处理工程的实际经验，建议选配50g发生量的二氧化氯发生器。
第五章 设备及构筑物技术参数汇总表
第六章 用配电及控制说明1、为确保安全，本设计中采用三相五线制线路（采用TN-S系统），电源进线接零线N与接地线PE相连。所有污水处理系统的设备金属外壳均与PE线相连。
2、为使污水处理工程调试后正常工作，确保污水处理效果，本系统的低压供电系统采作双进线，即设置一路备用电源，采用人工切换。
